Двигатели типоразвмеров от IEC 280 до 560 производятся из чугуна. Двигатели типоразмеров от IEC 630 и выше производятся из сварочной стали.

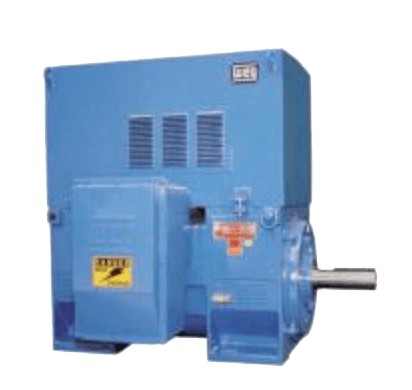

Электродвигатели модельного ряда M производятся в различной конфигурации в зависимости от способа охлаждения и степени защиты, что позволяет отрегулировать машину таким образом, чтобы максимально соответствовать эксплуатационным требованиям и требованиям, связанным с окружающей средой.
Стандартные характеристики
- Синусоидальное питание от 220 до 13,800 В
- Количество полюсов электродвигателей: от 2 до 12
- Корпуса из чугуна типоразмеров от 280 до 560 и из сварной стали для корпусов типоразмеров от 630 до 1800
- Используемые методы охлаждения:
- Открытая самовентиляция;
- Самовентиляция через воздушные каналы, отверстия для впуска и выпуска воздуха;
- Принудительная вентиляция, выпуск и выпуск воздуха через воздушные каналы;
- Принудительная вентиляция, охлаждение в верхней части электродвигателя;
- Самовентиляция при помощи воздухо-воздушного радиатора, теплообменник в верхней части
- электродвигателя; - Самовентиляция при помощи воздухо-воздушного радиатора, теплообменник вокруг статора;
- Принудительная вентиляция во внутреннем и внешнем воздушном контуре, воздухо-воздушный радиатор;
- Воздушно-водяной радиатор;
- Воздушно-водяной радиатор, принудительная вентиляция во внутреннем воздушном контуре.
- Монтаж : B3
- Степень защиты: IP23 до IP55
- Режим работы: (S1)
- Класс изоляции F
- Сервис-фактор: 1.0
- Превышение температуры: 80 К
- Температура окружающего воздуха: 40 0 С
- Высота над уровнем моря – 1000 м
- Термочувствительный элемент: Pt100, 1 на каждый подшипник, 3 провода
- Термочувствительный элемент: Pt100, 2 на фазу, 3 провода
- Две дополнительных клеммных коробки, одна для слаботочных цепей, а другая – для
- дополнительных устройств, требующих подключения питания (подогреватель)
- Противоконденсатный подогреватель
- Лабиринтное уплотнение в подшипниках с консистентной смазкой
- Подшипники c консистентной смазкой
- Для 2-х полюсных электродвигателей перечисленных ниже типоразмеров:
- До типоразмера 400 (включительно) для 60 Гц;
- До типоразмера 450 (включительно) для 50 Гц;
- Для 4-х полюсных электродвигателей перечисленных ниже типоразмеров:
- До типоразмера 560 (вкл)
Дополнительные возможности
- Использование в составе частотно-регулируемого привода
- Сервис-фактор: 1.15
- Класс изоляции H
- Превышение температуры: 105°K для класса F
- Превышение температуры: 125°K для класса Н
- Температура окружающей среды выше 40°C (по дополнительному заказу)
- Высота над уровнем моря выше 1000 м (по дополнительному заказу)
- Монтажные исполнения: B5, B35, V1, V3, V5, V6, V18, V19, V36
- Степень защиты IPW55 и выше
- Использование в опасных зонах: Ex-n, Ex-e, Ex-p
- Специальная балансировка
- Основание: рельс, установочные салазки, увеличенная опора, перестраиваемая опора, анкерная плита
- Стальная сварная клеммная коробка разных типоразмеров в зависимости от внутреннего свободного пространства
- Конденсаторы для повышения коэффициента мощности
- Блокиратор обратного хода
- Центробежный выключатель
- Термочувствительный элемент: Термистор (положительный температурный коэффициент или отрицательный температурный коэффициент)
- Термочувствительный элемент: Термостат (биметаллический)
- Две клеммные коробки под напряжением
- Одна или несколько дополнительных терминальных коробок
- Вал: Специальные размеры, второй рабочий конец вала, конусовидный, полый вал, из специальной стали
- Подшипник скольжения
- Подшипник с масляной смазкой
- Специальный подшипник (с запасом прочности) для осевой или радиальной нагрузки
- Специальная окраска
- Блок клемм для низкого напряжения
- Кабельный сальник на входе в клеммную коробку
- Защита от скачков напряжения: Разрядники и конденсаторы
- Алюминиевый, медный или латунный ротор
- Датчики вибрации
- Шумоподавитель на входе и выходе воздуха
- Энкодер
- Тахометрический генератор
- Трансформатор тока для дифференциальной и интегральной защиты
- Термометр подшипника с измерителем с контактами/без контактов
- Преобразоватее
