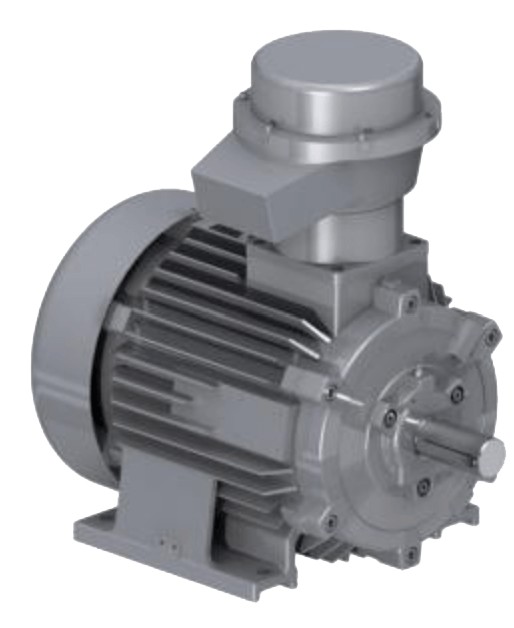

Электродвигатель BFGC4

Описание

Одна из выпускаемых компанией WEG серий взрывозащищённых трёхфазных электродвигателей в герметичном исполнении с воздушным охлаждением для группы газов IIC и горючей пыли. Выпускается для высоты вала от 250 до 315M.

BFGC4 - одна из выпускаемых компанией WEG серий взрывозащищённых трёхфазных электродвигателей вгерметичном исполнении с воздушным охлаждением для группы газов IIC и горючей пыли. Выпускаетсядля высоты вала от 250 до 315M.

Для низкого напряжения серия BFGC4 выпускается со следующими показателями мощности:

BFGC4 - низкое напряжение (690 В 50 Гц):

Мощность (кВт) Частота вращения

• от 55 до 132 3000 (об/мин)
• от 55 до 132 1500 (об/мин)
• от 37 до 90 1000 (об/мин)
• от 30 до 75 750 (об/мин)

BFGC4 - низкое напряжение (690 В 60 Гц):

Мощность (кВт) Частота вращения

• от 66 до 158 3600 (об/мин)
• от 66 до 158 1800 (об/мин)
• от 44 до 108 1200 (об/мин)
• от 36 до 90 900 (об/мин)

Эта серия электродвигателей соответствует классу энергоэффективности IE2 по стандарту IEC 60034-30.

Электродвигатели BFGC4 выпускаются в следующих исполнениях:

• BFGC4 – стандартный электродвигатель Ex d IIC T4 Gb
• BFGCE4 – электродвигатель Ex d e IIC T4 Gb
• BFGCD4 – электродвигатель Ex d IIC T4 Gb и Ex tb IIIC Db IP6X
• BFGCED4 – электродвигатель Ex d e IIB T4 Gb и Ex tb IIIC Db IP6X

Особые технические требования и стандарты для зон повышенного риска

Данная серия электродвигателей имеет маркировку CE в соответствии с Европейской директивой 94/9/EC

(ATEX - взрывоопасная атмосфера) и следующими стандартами:

• EN 60079-0: Взрывоопасные среды - Часть 0: Оборудование – Общие требования
• EN 60079-1: Взрывоопасные среды - Часть 1: Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"
• EN 60079-7: Взрывоопасные среды - Часть 7: Оборудование повышенной защиты вида "e"
• EN 60079-31: Взрывоопасные среды - Часть 31: Оборудование с видом взрывозащиты от воспламенения пыли ”t”

и классифицируется как оборудование Группы II (наземные работы), пригодное для использования в следующих зонах:

• категория 2, для Зон 1 и 21 – Газы, пары и пыль (GD).
• категория 3, для Зон 2 и 22 – Газы, пары и пыль (GD).

В стандартном исполнении электродвигатели BFGC4 поставляются для эксплуатации в Зоне 1 - газы группы

IIC и температурный класс T4 (по специальному запросу поставляется исполнение для T5).

В стандартном исполнении электродвигатели BFGC4 оснащаются взрывозащищёнными распределительнымикоробками для эксплуатации в среде газов группы IIC, с техническим кодом Ex d, IIC. По специальномузапросу в порядке альтернативного исполнения эти электродвигатели могут оснащаться распределительнойкоробкой повышенной безопасности. В этом случае код описания будет Ex de, IIC. Данные взрывозащищённыеэлектродвигатели сертифицированы по вышеуказанным стандартам аккредитованным в ЕС уполномоченныморганом INERIS, во Франции.

Основная стандартная конструкция

• Класс механической защиты: IP55
• Изоляция: Класс F
• Повышение температуры: 80?K
• Frames: are in cast iron
• Распределительная коробка:чугун
• одшипниковый щит:  чугун
• Вентилятор: алюминиевый сплав
• Кожух вентилятора:прессованная сталь, способная выдержать удар с энергией 7 джоулей.
• Покрытие: полиуретановая краска по схеме 212P, стандартный цвет RAL 7001.

Основные дополнительные конструкции

• Класс механической защиты: IP56, IP65 и IP66
• Изоляция: Класс H
• Повышение температуры: 105?K
• Корпус: Welded construction
• Распределительная коробка: сварная конструкция
• Подшипниковый щит: сварная конструкция
• Вентилятор: сталь

Для серии BFGC4 доступны некоторые дополнительные возможности, предоставляемые по специальному заказу.

Напряжение и частота

В стандартном исполнении эти электродвигатели работают при 400 В - 50 Гц. В качестве альтернативыпоставляются электродвигатели с параметрами 460 В - 60 Гц. По специальному запросу могут поставляться электродвигатели с другими параметрами напряжения и частоты питания.

Серия BFGC4 также может использоваться для регулируемых приводов.

Motors Электродвигатели изготавливаются с допусками по МЭК 60034-1.

Температура окружающей среды и высота местности

Стандартные электродвигатели BFGC4 предназначены для работы при температуре окружающей среды

от -20?C до +40?C и высоте местности до 1000 м. В качестве альтернативы могут быть поставлены

электродвигатели, предназначенные для работы при температуре окружающей среды до +60?C и высоте

местности до 5000 м.
