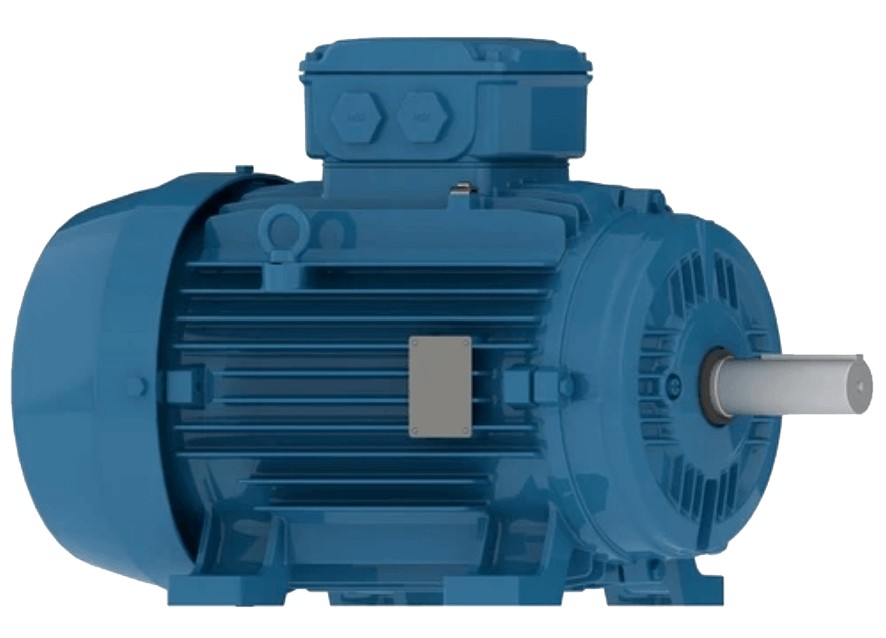

Электродвигатель Ex-e

Описание

Двигатель W22Xdb — взрывозащищённый, специально разработан для работы во взрывоопасных средах

Области применения:

Среды, постоянно или периодически содержащие взрывоопасные газы или пар в количествах, достаточных для образования взрывоопасной или горючей смеси, в процессе ремонтных работ или работ, связанных с техническим обслуживанием.

Главными местами расположения зоны 1 и 2, группы IIA и IIB являются места, где присутствуют следующие вещества: масло, бензин-растворитель, бензол, аммиак, пропан, диэтиловый эфир, ацетон, спирт, промышленный метан, природный газ.

Основными областями применения являются вентиляторы, воздуходувные машины, дробилки, конвейерные системы, мельницы, краны и другое оборудование, расположенное в местах, требующих применения взрывобезопасных электродвигателей.

Стандартные характеристики

• Мощность: от 0.55 до 315кВт
• Несколько вариантов напряжения – (220-240/380-415//440-460В или 380-415/660-690//440-460В)
• Самовентиляция (TEFC - электродвигатель закрытого типа обдуваемый )
• КПД класса EFF2
• Чугунный корпус: от 90S до 355M/L
• Монтажное исполнение : B3T - лапы
• Степень защиты: IP55
• Короткозамкнутый ротор/Алюминиевое литье под давлением
• Табличка с заводскими характеристиками из нержавеющей стали AISI 316
• Класс температуры Т4
• Изоляция класса “F” с  T 80K
• Режим работы - S1
• Температура окружающего воздуха: 40°C , 1000 метров над уровнем моря
• Смазочный ниппель для повторного смазывания корпусов типоразмера 225S/M и больше
• Tермисторы 150C - 1 на фазу
• Входы для кабеля с метрической резьбой в клеммной коробке
• Болты повышенной прочности
• Внутренняя крышка подшипников, предотвращающая распространение огня
• Обработанный металл на поверхностях стыков между корпусом и клеммной коробкой
• Клемма заземления внутри клеммной коробки
• Пригоден для использования с инвертором *
• Краска на основе эпоксидной смолы RAL 5010

*По вопросам, связанным с использованием инвертера, обращайтесь в службу технической поддержки.

Дополнительные возможности

• Одно напряжение (другие напряжения)
• Клеммная коробка повышенной безопасности (для электродвигателей EEx)
• Степень защиты: IP56, IP65 или IP66
• Другие варианты крепежа
• Тепловая защита:
  • Резистивный датчик температуры RTD-PT 100
• Противоконденсатный подогреватель

Классификация

Стандарт МЭК:

Зона 1; Группа IIB

Стандарт CENELEC:

Группа IIB; Категория 2

Примечание: Отнесение к зоне 1 обозначает, что электродвигатель также пригоден для работы в зоне 2, поскольку к зоне 1 относятся более жесткие условия, нежели в зоне 2. То же самое относится к классификации по группам и категориям: Электродвигатели EEx d и EEx de пригодны для эксплуатации в группе IIA и категории 3.

Сертификация

В Европе соответствие взрывобезопасных двигателей WEG требованиям директивы ATEX 94/9/EC удостоверено PTB и CESI -Centro Elettrotecnico Sperimentale Italiano S.P.A. Сертификаты CESI свидетельствуют соответствие требованиям, предъявляемым к взрывобезопасным двигателям “d” и “de” в соответствии с EN50014 / EN50018.

Выданы следующие сертификаты:

• EEx-d: Взрывобезопасные электродвигатели (класс температуры Т4)
• EEx-de: Взрывобезопасные электродвигатели с клеммной коробкой повышенной безопасности (класс температуры Т4)

Номера сертификатов корпусов

• 90-100 CESI 01 ATEX 096
• 112-132 CESI 01 ATEX 097
• 160-200 CESI 01 ATEX 098
• 225-250 CESI 01 ATEX 099
• 280-315 CESI 01 ATEX 100
• 355 CESI 01 ATEX 101
